Microcom AD 2651 aDSL router

Microcom AD 2651 aDSL router je univerzálne riešenie pre pripojenie od jedného PC až po celú LAN siet pomocou širokopásmovej aDSL technológie. Modem s routerom, so 4-portovým Ethernet switchom a firewallom s mnohými funkciami a jednoduchým ovládaním, je najlepším riešením pre užívatelov Internetu. Microcom Installation Wizard – program, umožnuje úplne jednoduchú a rýchlu inštaláciu.

Firmware

obr1 Firmware_v4.1.0.30
| DLF | 13. 11. 2007 | 1 MB

Príručky

Rýchla samoinštalačná príručka
| PDF | Adobe Reader | 23. 08. 2006 | 2,6 MB

Užívateľská príručka
| PDF | Adobe Reader | 10. 05. 2006 | 200 kB

Užívateľská príručka v Anglickom jazyku
| PDF | Adobe Reader | 10. 05. 2006 | 3 MB

Manuály

Zmena firmware a nutné nastavenie

Firmware ktorý je určený len pre Microcom routre, po prepálení do iných zariadení než je značka Microcom, môže spôsobiť úplné znefunkčnenie zariadenie. Pre každý typ routra použiť len firmware určený pre príslušný typ zariadenia.

Najnovšiu verziu firmware stiahnete na tomto odkaze.

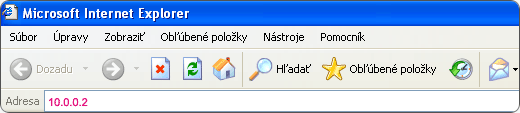

Spustite „Internet Explorer“ alebo iný internetový prehliadač. Do príkazového riadku zadajte IP adresu ADSL Routera "10.0.0.2" (bez úvodzoviek).

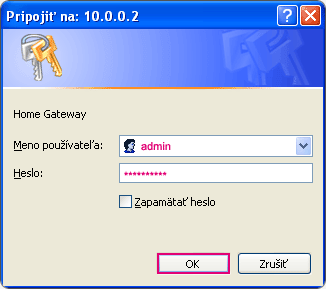

Otvorí sa autentifikačný dialóg, kde zadajte viď nižšie a po zadaní stlačte "OK":
- Meno používateľa : admin
- Heslo : epicrouter

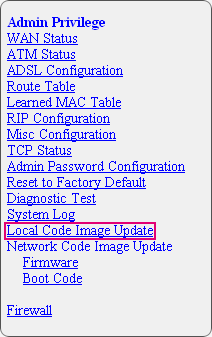

Vo web rozhraní kliknite na záložku "Local Code Image Update".

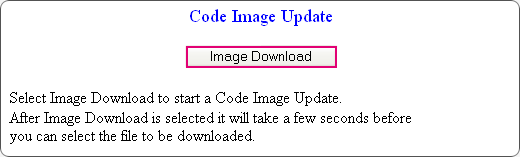

Ďalej kliknite na tlačidlo "Image Download". Táto akcia bude trvať asi 40 sekúnd kým sa objaví ďalšia ponuka.

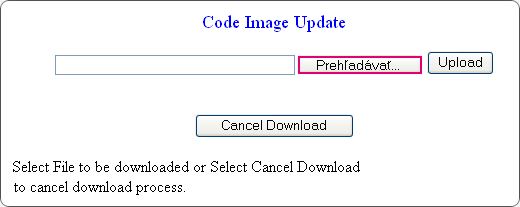

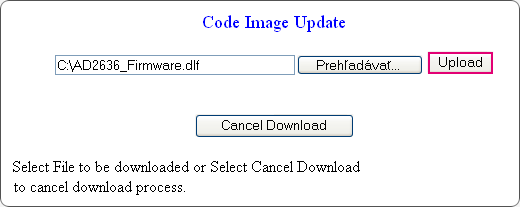

Kliknutím na tlačidlo Browse, vyhľadajte na disku súbor AD2651_Firmware.dlf stiahnutý z našej stránky a voľbu potvrďte.
Kliknite na tlačidlo "Upload".

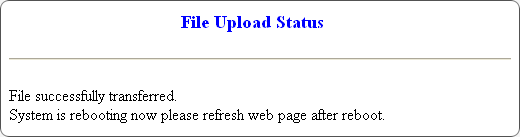

Počkajte približne 60 sekúnd. Týmto je nahratie nového firmware ukončené. Ak došlo k výpisu chybového hlásenia obráťte sa na technickú podporu pre zariadenie Microcom, ktorú nájdete na tejto stránke úplne hore.

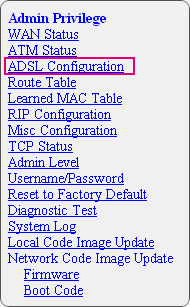

Systém uskutoční reštartovanie routra a následne po obnovení cez klávesu F5, kliknite na "ADSL Confiruration".
Zvoľte "Submit".

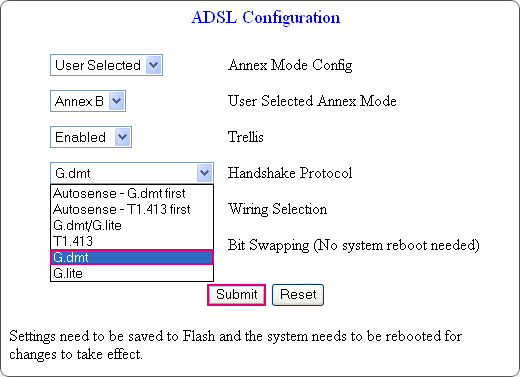

V parametri "Handshake Protocol" zvoľte hodnotu "G.dmt" a stlačte tlačidlo "Submit".
V pravom menu "Configuration" routra kliknite na "WAN" Zadajte:
- V záložke "Configuration/WAN" zadajte parametre pre vaše ADSL pripojenie:
  VPI: 1
  VCI: 32
  Encapsulation: PPPoE LLC
  Username: tu vložte vaše prihlasovacie meno do internetu (login)
  Password: tu vložte vaše heslo k prihlasovaciemu meno do internetu
- Parameter "Automatic Reconnect" je vhodné zaškrtnúť, ak chceme aby sa router automaticky pripájal na internet (vytvoril PPP spojenie).
- Parameter "Disconnect Timeout" je definovaný v minútach. Pokiaľ je zadaná hodnota 0, PPP spojenie je nepretržite udržiavané. Túto konfiguráciu odporúčame.
Po zadaní kliknite na tlačidlo "Submit".
Po zadaní všetkých hodnôt, treba ešte konfiguráciu potvrdiť a uložiť, výberom záložky "Save Setting/Reboot" a výber potvrdiť tlačidlom "Save & Reboot". Nakoniec ešte router vypnite a zapnite.
Následne kliknite na "Save and Reboot". Po úspešnom uložení nastavení sa router automaticky reštartuje.

Rýchla inštalácia

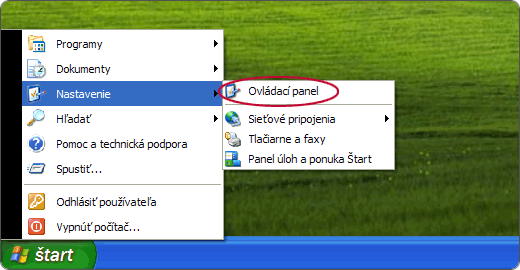

Kliknite na ponuku Štart v ľavom dolnom rohu. Prejdite na položku "Nastavenie" a pokračujte kliknutím na "Ovládací panel".

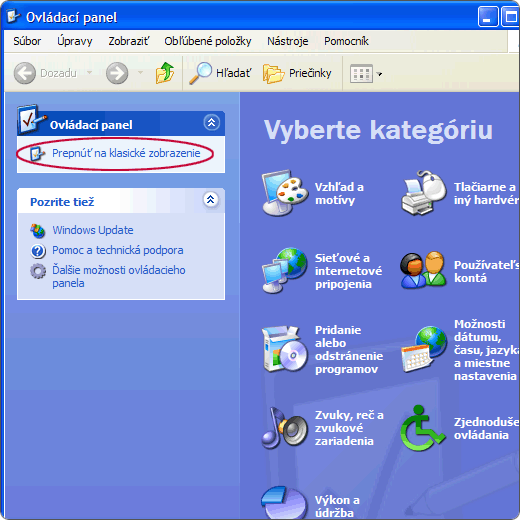

V ľavej časti okna nájdite položku "Prepnúť na klasické zobrazenie" a raz kliknite.

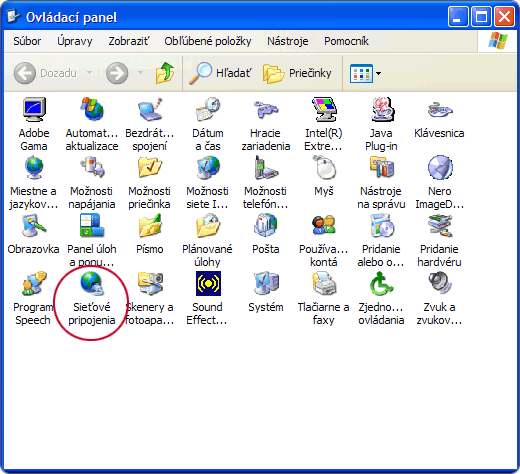

Dva krát kliknite na ikonu "Sieťové pripojenia".

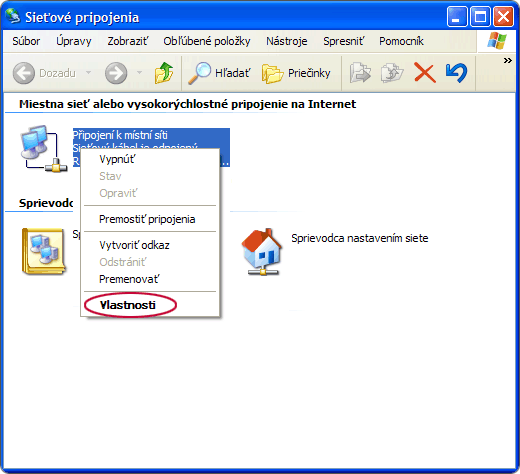

Pravým tlačidlom kliknite na "Pripojenie k miestnej sieti" a ďalej kliknutím vyberte možnosť "Vlastnosti".

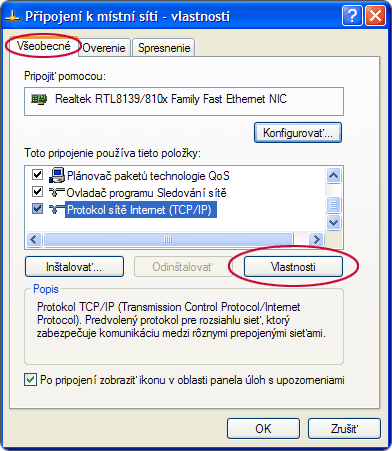

V záložke Všeobecné vyberte označte možnosť "Protokol siete Internet TCP/IP" a stlačte tlačidlo "Vlastnosti".

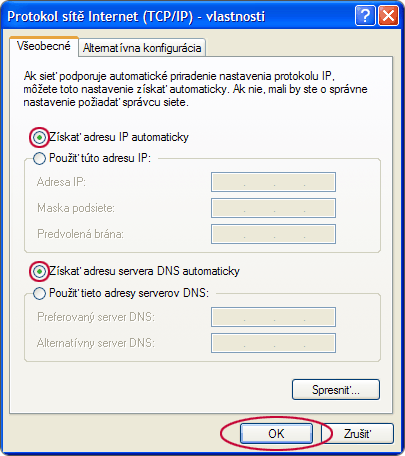

Vlastnosti TCP/IP protokolu nastavte tak, aby systém získal IP adresu z DHCP servera, ktorým je router. Takisto je nutné nastaviť, aby si systém vyžiadal adresu DNS servera automaticky.

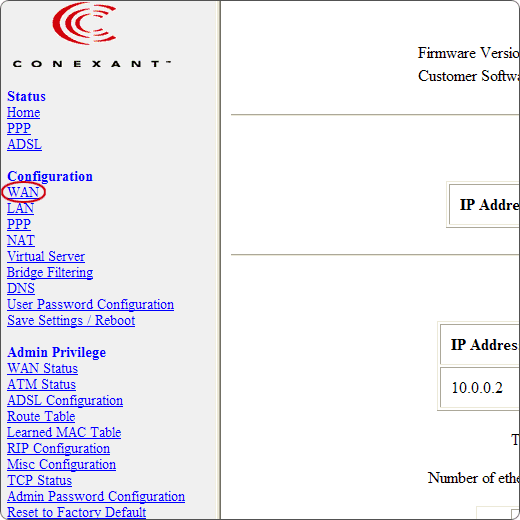

Spustite váš prehliadač internetových stránok a do políčka Adresa napíšte adresu 10.0.0.2 (adresa routra) a stlačte Enter. Tým sa pripojíte k routru, ktorý si vyžiada užívateľské meno a heslo, ktoré je nastavené od výroby. Čiže stačí zadať meno:admin a heslo:epicrouter, kliknúť na tlačidlo OK a zobrazí sa Home Page konfigurátora. Ak ste si heslo pre prístup do zariadenia už v minulosti zmenili, zadajte Vami zvolené heslo. Kliknite na možnosť WAN v sekcii Configuration.
V prípade, ak ste si heslo pre prístup do zariadenia v minulosti zmenili, ale už si ho nepamätáte, môžete použiť tlačidlo reset (zvyčajne umiestnené na zadnej strane zariadenia), čím zariadenie uvediete do základných nastavení.

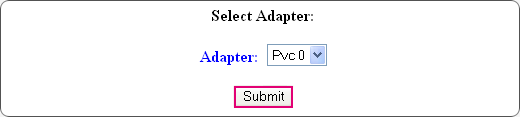

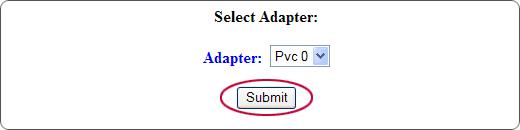

Zvoľte Adaptér Pvc0 a potvrďte tlačidom Submit.

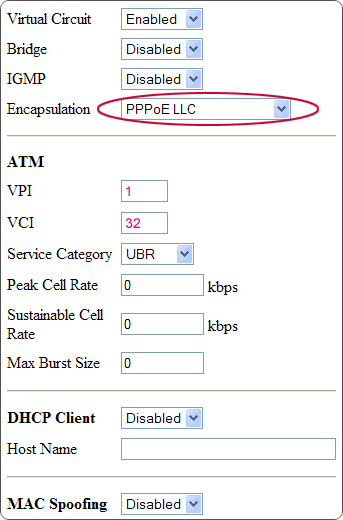

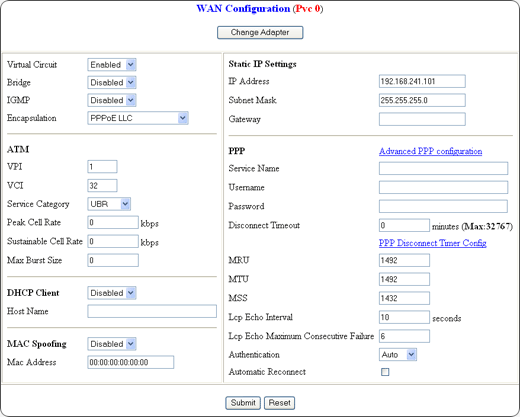

Zadajte a zvoľte parametre spojenia podľa obrázku.

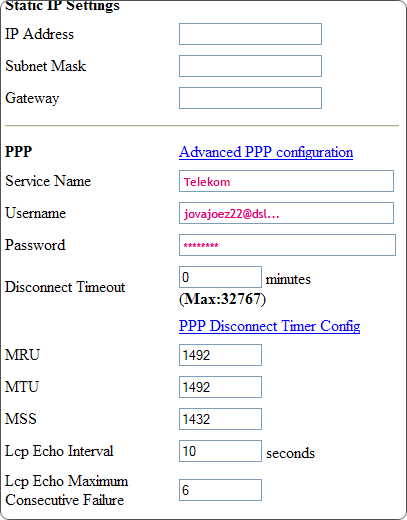

V tejto sekcii bude nutné zadať údaje, dodané od Slovak Telekom. Do poľa Service Name zadajte názov, akým si želáte pripojenie označiť (napr. Telekom). Do poľa Username (názov konta) zadajte vaše prihlasovacie meno pre prístup do internetu (login). Do poľa Password zadajte heslo pre prístup na internet. Ak máte od nás zakúpenú pevnú IP, vpíšte ju do poľa IP Adress aj do poľa Gateway (východzia brána). Ak ste si objednali 1ks IP adresy do poľa Subnet Mask vpíšte 255.255.255.255. Ak nemáte IP zakúpenú, nastavenie urobte podľa obrázka.

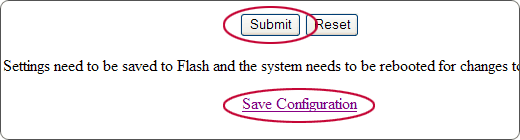

Momentálne sme zadali všetko, čo je potrebné ku korektnému pripojeniu a teda nastavenia potvrďte stlačením tlačidla Submit (odoslať) a potom stlačením odkazu Save Configuration (uložiť konfiguráciu).

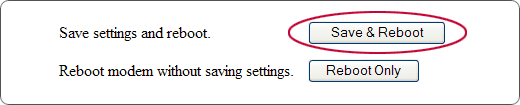

Po nastavení všetkých parametrov je potrebné nastavenie uložiť a resetnúť router stlačením tlačidla Save&Reboot (ulož a resetuj). Týmto je router nakonfigurovaný k pripojeniu na internet.
